该机只需要上班和下班时的人工开机和关机。吸板时通过辊台上的接近开关给吸盘机信号,从而实现自动吸板和自动卸板,吸板运行的行程通过光电管控制,整个过程无需人工控制,通过程序实现无人自动控制,有效降低了劳动强度。该吸盘机的吸盘可180度旋转,适用于板材竖放或水平存放板材时的搬运,而且可根据需要进行正反面叠放,同时可以自动行走,适合有一定距离的板材放置。功率:7.1KW。

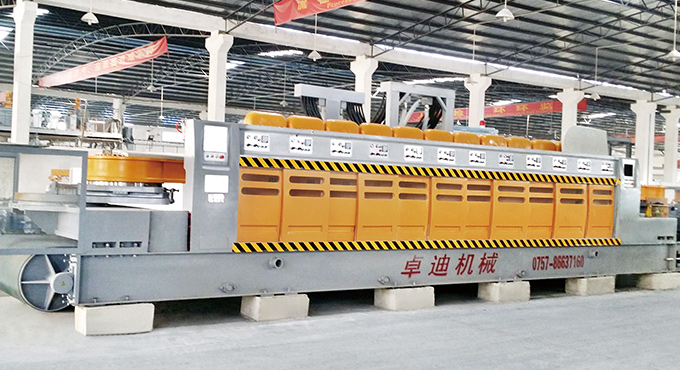

该系列抛光机是卓迪企业最新研制开发的一款革命性抛光机,突破了传统设计理念,摆动横梁采用两端双曲柄机构,曲柄机构由双斜齿轮减速机驱动,可变频调速,通过调节曲柄长度来改变横梁摆动宽度,运行平稳,无冲击,有效提高了抛光精度。经该机抛光后的板材平整光滑,没有圆弧状暗纹。防水门采用了自动升降,有效降低了劳动强度,并最大限度的保障了操作工人的安全。本产品拥有自主知识产权。

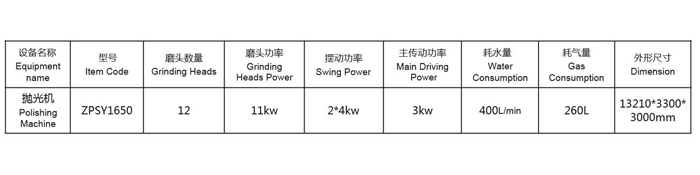

技术参数 Technical Parameters |
设备名称
equipment name
|
型号
Type
|
磨头数量
Grinding heads
|
磨头功率
Grinding heads power
|
摆动功率
Swing power
|
主传动功率
Main driving power
|
耗水量
Water consumption
|
耗气量
Gas consumption
|
外形尺寸(mm)
Dimension
|
抛光机
Polishing machine
|
ZDTG1650
|
12
|
11KW
|
2X4KW
|
3KW
|
400L/min
|
260L
|
12700X3300X3001270
|

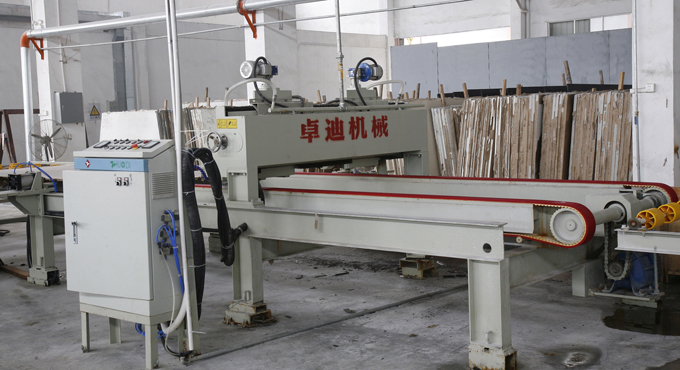

整个机架长度为5300mm,以保证板材切割时的平稳。采用2条同步带和同步轮传输板材、能有效控制板材的对角线误差。横向设置2组固定切割装置,2组切割头可单独横向移动,用来调整锯片间距以满足多种不同宽度的板材切割;设有气缸对中装置,确保板材切割均匀,不出现大小头;2头一次切割毛坯板宽度方向成形,在线切割效率高、质量优。
技术参数 Technical Parameters |
设备名称
Equipment Name
|
型号
Type
|
切边头功率
Edge Cutting Power
|
传动功率
Driving Power
|
升降功率
Lift Power
|
重量
Weight
|
切割范围(mm)
Cutting Dimension
|
外形尺寸(mm)
Dimension
|
切割机
cutting machine
|
ZDZQ1650
|
7.5KW
|
1.1KW
|
0.37KW
|
2.5吨
|
1400-1700
|
5300X3000X1600
|
切割机
cutting machine
|
ZDZQ800
|
7.5KW
|
1.5KW
|
0.37KW
|
2吨
|
670-800
|
5300X2400X1600
|
超洁亮是一种用于对石英石板材表面加工的设备,它可以将超微防护材料渗透(粘附)在瓷砖表面,使经过加工后的石英石板材表面具有很好的光亮度。超洁亮的特点:
1.通过调整防护材料配方,可以使加工过的石英石板材表面具有抗菌、防腐和自洁之效果。
2.经过纳米抛光生产线加工的石英石板材表面光泽度可以达80度以上,接近镜面效果,而防滑效果与加工前又非常接近。

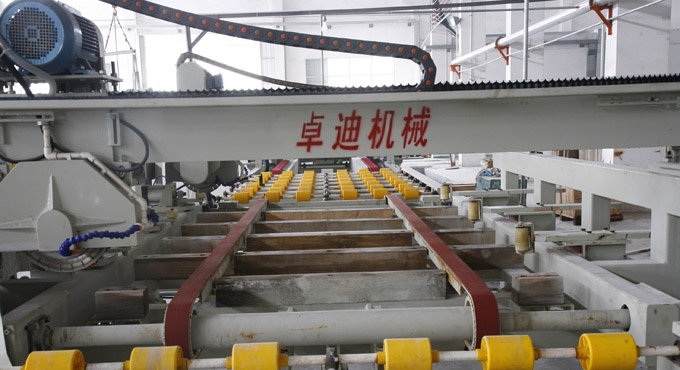

由主机架、双刀对称移动切割机构、对中机构、挡板机构等组成;板材通过同步带输送至工作位,装有木墩的升降平台升起,托住板材切割,移动切割装置采用油槽齿条滑块式结构,移动平稳,效率高;适用于长度2000mm至2500mm的板材切割。传动功率为1.1KW,切割功率为2×7.5KW,外形尺寸L3600×W2500,耗水量:150L/min。
技术参数 Technical Parameters |
设备名称
EquipmentName
|
型号
Type
|
切边头功率
Edge Cuttimg Power
|
传动功率
Driving Power
|
行走功率
Walking Power
|
重量
Weight
|
切割范围(mm)
Cuttimg Dimension
|
外形尺寸(mm)
Dimension
|
切割机
cutting machine
|
ZDHQ1650
|
7.5KW
|
1.1KW
|
0.37KW
|
2.5吨
|
2440-3000
|
3800X3000X1900
|
切割机
cutting machine
|
ZDHQ800
|
7.5KW
|
1.5KW
|
0.37KW
|
2吨
|
2440-3000
|
3800X2400X1900
|
该设备适用于石材的表面定厚加工,该机采用高速旋转的金刚石磨盘对板材表面进行刚性铣平加工,使板材得到一个平整的表面及相同的厚度,从而大大提高其抛光产量和质量,降低加工成本。

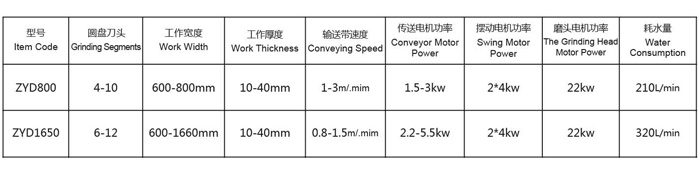

技术参数 Technical Parameters
|
型号
ltem
|
圆盘到头
(个)
Roller heads
|
工作宽度(mm)
Work width
|
工作厚度(mm)
Work thickness
|
输送带速度(m/.mim)
Conveying speed
|
传送电机功率(kw)
Conveyor motor power
|
摆动电机功率(kw)
Swing motor power
|
磨头电机功率(kw)
The grinding head motor power
|
耗水量(L/min) Water consumption
|
ZYD800
|
4-10
|
600-800
|
10-40
|
0.5-5
|
1.5-3
|
4
|
18.5
|
210
|
ZYD1650
|
6-10
|
600-1660
|
10-40
|
0.5-5
|
2.2-5.5
|
2 ×4
|
18.5
|
320
|
设备名称:
前后挡水盘磨边机
规格型号:
ZD-YH150
备注:
加工板材厚度:15-30 mm
磨头配置:修边、斜边、及上R、平边抛光
加工板材宽度:40-150 mm
运行速度:1-3米/分钟
功率:16.3KW
外形尺寸:6860X1560X1700
总重量:3000KG
产品描述:
前后挡水条磨边机适用于石英石、人造石、大理石前后挡水条的加工,其功能有对石材的修边、斜边、平边,圆弧,粗磨、精磨、抛光一次完成。其圆弧磨削采用最稳定的曲柄摇杆机构,整机操作自动控制,简单易懂,生产效率高,加工出来的产品光泽度高,尺寸标准,无尘,无污染,大大减轻了人工成本。
设备名称:
挖磨孔机
规格型号:
ZD-3轴、6轴
备注:
加工最大板材尺寸:2500x650mm 加工最大板材尺寸:3000X650mm(3000X1200 mm)
加工板材厚度:10-30 mm
电主轴数量:3 6
电主轴功率:5.5KW/24000rpm
最大耗水量:4L/分钟
控制方式:自动
图形操作方式:固定图形选择和CAD图形导入
装机总功率:28.5KW 45KW
电压:380V/50Hz
外形尺寸:5000X3600X2100MM 总重量:4000KG 4500KG
产品描述:
LG-3轴、6轴CNC挖磨孔机是我公司最新研发的一种新型全自动化数控设备,主要用在石材台面的开孔、磨孔加工。该设备自动高精度定位,一次性实现板材的挖孔、磨孔,抛光孔,刀具自动定型各种R边。该设备
有自动读图功能和编程功能,无需传统画图软件繁琐过程。可实现单工位和双工位加工,大大提高了生产效率和质量效果,尺寸标准,无尘,无污染,
大大减轻了人工成本。
设备名称:
多锯片切割机
规格型号:
ZD-C2-800
备注:
最大切割宽度:800mm
刀片数量:5把
刀片直径:300-350 mm
切割板材厚度 :10-30 mm
切割速度:1-5米/分钟,可调
功率:34.2KW
外形尺寸:3000X2000X1600 mm
总重量:3000KG
产品描述:
多锯片全自动数控切割机(又名分条机), 是对石材板进行开料切割的机器。上板后自动靠入定位边,标准由5把锯片组成,其中2把切割板材两边,3个锯片切割3-6公分石英石挡水条和台面板,设备的上下左右数据,宽窄尺寸数据,均是自动调节,操作方便简易,设备采用进口丝杆导轨等,切割精度高、效率每分钟可达一张标2. 米准板的长度,无尘,无污染,大大减轻了人工成本。
设备名称:
石材横向切割机
规格型号:
ZD-C1-800
备注:
最大切割板材宽度:800 mm
切割板材厚度:10-30mm
切割速度:2米/分钟
刀片直径:300-350 mm 总功率:6. 6KW
外形尺寸:6000X1800X1800mm
总重量:1500KG
产品描述:
石材横向切割机是对石材板长度进行定长切割的机器,板材进入送料架后自动靠入定位边,通过屏幕设定所需切割的长度要求,软件自动计算,板材通过动输送带,送入切割机进行切割,可以设置板材多次切割数据,速度快,尺寸标准,无尘,无污染,大大减轻了人工成本,是工程单多的好帮手。
储料灌 (Φ2000×2670mm)
用于储存经配料前的粉料,在此送至配料皮带称按比例分料,由料筒组成,筒体用304不锈钢材料。
序号 项目 规格及型号 备注
1 容积 6.5m
(装料量约10T)
2 直径 Φ2000mm
3 直筒高度 1500mm
4 顶盖 δ=2mm/304不锈钢板
5 直筒 δ=2mm/304不锈钢板
6 下锥 锥角63°δ=3mm/304不锈钢板
7 围箍 6.3#槽钢/8#槽钢
8 放料形式 DN400不锈钢气动闸板
粉料气力输送泵
本系统气力输送要求:
1:2个储存库。水平输送距离30米,输送高度约为9米,输送产量:按装罐后输送计算15-20T/h.输送材料为石英粉,其堆密度为1.0
2:输送气源为集中供气。每种材料输送时需用的气源量为12m3/min、气压0.7Mpa.
3:每种材料输送都是一个独立系统,单独使用一个智能控制系统--独立控制柜
4:气源使用集中供气,在现场统一设置1个6m3储气罐(始储气罐客户自备)。
5:本系统需要脉冲除尘器规格:过滤面积:7m2,过滤风量950-1200m3/h。
6:本设计中有二系统是二泵分两管道,管道为二套。
7:本系统输送管道使用不锈钢SU304.输送泵.
序号 项目 规格及型号 备注
1 有效容积 0.8m
(装料量约0.7T)
2 最大输送能力 15t/h
2 匹配风量 12-15m 3 /min
3 进气 / 出料管道匹配 DN125
4 管内设计流速 15-20m/s
5 工作压力 0.4-0.75Mpa
6 最大输送距离 2000m
7 工作温度 -20℃
8 泵体主材质 16MnR
9 管道 DN125 管厚10mm/304材质
皮带式布料机主要用于多色和长纹理板材制作。采用瀑布式布料,称量装置采用高精度称量系统,相对于传统的手工布料。效率更高,原料分布更均匀,避免由于布料不均产生板材表面密度分布不一致而产生变形。
抛光线吸盘式上板机
采用立柱式结构,该机只需要上班和下班时的人工开机和关机。吸板时通过辊台上的接近开关给吸盘机信号,从而实现自动吸板和自动卸板,吸板运行的行程通过光电管控制,整个过程无需人工控制,通过程序实现无人自动控制。该机可以在1分钟以内将放板架上的一张毛板吸到辊台上。有效降低了劳动强度。
本机配备了合资企业的真空泵 。
本机升降采用直线导轨,使吸盘的升降速度和行走速度跟快更平稳。
行走采用齿轮、齿条配合,平稳耐用,停顿位置准确。
技术参数 Technical Parameters |
设备名称
Machine type
|
型号
Code
|
升降功率
Lift power
|
行走功率
Walking power
|
真空泵功率
Vacuum pump power
|
重量
Weight
|
外形尺寸 (mm)
Dimension
|
吸盘机械手
Sucker loader
|
ZDXS1650
|
1.5KW
|
0.37KW
|
2.2KW
|
2吨
|
4700X3300X3000
|
吸盘机械手
Sucker loader
|
ZDXS800
|
1.5KW
|
0.37KW
|
2.2KW
|
1.5吨
|
2500X3300X3000
|
360°旋转可行走式吸盘式上、下板机
该机只需要上班和下班时的人工开机和关机。吸板时通过辊台上的接近开关给吸盘机信号,从而实现自动吸板和自动卸板,吸板运行的行程通过光电管控制,整个过程无需人
工控制,通过程序实现无人自动控制,有效降低了劳动强度。该吸盘机的吸盘可180度旋转,适用于板材竖放或水平存放板材时的搬运,而且可根据需要进行正反面叠放,同时可以自动行走,适合有一定距离的板材放置。功率:7.1KW。
上、下板机
翻板机采用高集成液压系统带动油缸推动;
设有缓冲减震装置;
采用电动驱动辊子传输板材;
设置电动行走上板功能。
ZFP600-1200复合板抛光机
复合板抛光机是使用马蹄形磨头对定厚的板还进行抛光的专用设备,磨削力强,能快速消除刀纹,达到抛光效果。
整机结构合理,刚性好,维护简便。
大梁采用摆动桥式结构,滑动平稳,变频调节摆动速度。
主传动变频调速,数字显示,调节方便。
设有叠板,缺板警示保护功能。
加工质量高,返抛率低。
技术参数 Technical Parameters |
型 号
|
抛光头数( set )
|
工作厚度( mm )
|
工作宽度( mm )
|
摆动电机功率( kw )
|
磨头电机功率( kw )
|
主传动电机功率( kw )
|
总装功率( kw )
|
输送带速度( m/min )
|
耗水量( l/min )
|
外形尺寸( m )
( L × W × H )
|
重量( T )
|
ZFP600/16
|
16
|
8-20
|
400-600
|
2.2 *2
|
11
|
2.2
|
181.2
|
0.5 -3
|
400
|
12730*2670*2300
|
20000
|
ZFP800/16
|
16
|
8-20
|
500~800
|
2.2 *2
|
11
|
2.2
|
181.2
|
0.5~ 3
|
400
|
12730*2870*2300
|
21000
|
ZFP1000/16
|
16
|
8-20
|
700~1000
|
2.2*2
|
11
|
3
|
183.4
|
0.5~ 3
|
400
|
12730*3070*2300
|
22000
|
ZFP1200/16
|
16
|
8-20
|
900~1200
|
2.2*2
|
11
|
3
|
183.4
|
0.5~ 3
|
400
|
12730*3270*2300
|
25000
|
600-1650花岗岩自动磨机
该设备适用于花岗石和石英石的表面抛光。
该设备是全新设计的全自动连续磨抛机,吸纳了当今最先进的花岗石、石英石板材抛光技术,结构合理、加工工艺完善、整机性能稳定、高效节能。
该机电气多选用进口品牌原件采用PLC控制并通过液晶屏显示人机界面,实现智能化控制。
技术参数 Technical Parameters |
型号
|
刮平滚刀头数( set)
|
工作厚度( mm)
|
工作宽度( mm)
|
摆动电机功率( kw)
|
磨头电机功率( kw)
|
主传动电机功率( kw)
|
总装功率( kw)
|
输送带速度( m/min)
|
耗水量( l/min)
|
外形尺寸( m)
( L×W×H)
|
重量( T)
|
ZYD1000/4
|
4
|
10~40
|
500~1000
|
2.2
|
18.5
|
1.5
|
78
|
0.5~2
|
210
|
6.45×2.93×2.2
|
10
|
ZYD1200/4
|
4
|
10~40
|
600~1200
|
2.2
|
18.5
|
1.5
|
78
|
0.5~2
|
210
|
6.45×3.13×2.2
|
11
|
ZYD1600/6
|
6
|
10~40
|
700~1600
|
2*2.2
|
18.5
|
2.2
|
116
|
0.5~2
|
320
|
8.45×3.53×2.2
|
16
|
ZYD2100/6
|
6
|
10~40
|
800~2100
|
2*2.2
|
18.5
|
2.2
|
116
|
0.5~2
|
320
|
8.45×4.03×2.2
|
18
|
600-1650,6头圆盘定厚机
![](/sysadm/uploadfiles/20150706160702_66059.jpg)
该设备适用于石材的表面定厚加工。该机采用高速旋转的金刚石磨盘对板材表面进行刚性铣刮加工,使板材得到一个平整的表面及相同的厚度,从而大大提高抛光工序的生产效率和表面质量,降低加工成本。
技术参数 Technical Parameters |
型号
|
刮平滚刀头数(set)
|
工作厚度(mm)
|
工作宽度(mm)
|
摆动电机功率(kw)
|
磨头电机功率(kw)
|
主传动电机功率(kw)
|
总装功率(kw)
|
输送带速度(m/min)
|
耗水量(l/min)
|
外形尺寸(m)
( L×W×H )
|
重量(T)
|
ZYD1000/4
|
4
|
10~40
|
500~1000
|
2.2
|
18.5
|
1.5
|
78
|
0.5~2
|
210
|
6.45×2.93×2.2
|
10
|
ZYD1200/4
|
4
|
10~40
|
600~1200
|
2.2
|
18.5
|
1.5
|
78
|
0.5~2
|
210
|
6.45×3.13×2.2
|
11
|
ZYD1600/6
|
6
|
10~40
|
700~1600
|
2*2.2
|
18.5
|
2.2
|
116
|
0.5~2
|
320
|
8.45×3.53×2.2
|
16
|
ZYD2100/6
|
6
|
10~40
|
800~2100
|
2*2.2
|
18.5
|
2.2
|
116
|
0.5~2
|
320
|
8.45×4.03×2.2
|
18
|
600-1650,3头圆盘定厚机![](/sysadm/uploadfiles/20150706160701_42391.jpg)
该设备适用于石材的表面定厚加工。该机采用高速旋转的金刚石磨盘对板材表面进行刚性铣刮加工,使板材得到一个平整的表面及相同的厚度,从而大大提高抛光工序的生产效率和表面质量,降低加工成本。
技术参数 Technical Parameters |
型号
|
刮平滚刀头数(set)
|
工作厚度(mm)
|
工作宽度(mm)
|
摆动电机功率(kw)
|
磨头电机功率(kw)
|
主传动电机功率(kw)
|
总装功率(kw)
|
输送带速度(m/min)
|
耗水量(l/min)
|
外形尺寸(m)
( L×W×H )
|
重量(T)
|
ZYD1000/4
|
4
|
10~40
|
500~1000
|
2.2
|
18.5
|
1.5
|
78
|
0.5~2
|
210
|
6.45×2.93×2.2
|
10
|
ZYD1200/4
|
4
|
10~40
|
600~1200
|
2.2
|
18.5
|
1.5
|
78
|
0.5~2
|
210
|
6.45×3.13×2.2
|
11
|
ZYD1600/6
|
6
|
10~40
|
700~1600
|
2*2.2
|
18.5
|
2.2
|
116
|
0.5~2
|
320
|
8.45×3.53×2.2
|
16
|
ZYD2100/6
|
6
|
10~40
|
800~2100
|
2*2.2
|
18.5
|
2.2
|
116
|
0.5~2
|
320
|
8.45×4.03×2.2
|
18
|
600-1000超洁亮抛光机
纳米打蜡机是一种用于对陶瓷抛光砖表面加工的设备,它可以将超微防护材料渗透(粘附)在瓷砖表面,使经过加工后的瓷砖表面具有较好的防污性能和表面光亮度。
纳米打蜡机特点:
★由于纳米材料粒度小至纳米级,很容易完全填塞修补砖面的气孔和微笑裂纹,保证砖面具有极强的防污染性和极强的抗磨性。
★通过调整防护材料配方,可以使加工过的抛光砖表面具有抗菌、防腐和自洁之效果。
★使用本设备,生产速度可达~10m/min;
★经过纳米抛光生产线加工后的瓷砖表面的光泽度可达90度以上,接近镜面效果,而防滑效果与未加工前又非常接近。
★纳米材料是一种无机溶剂,透明、无色、无臭、无毒,不 影响原砖坯花色。
技术参数 Technical Parameters |
ZCP600~1000 纳米打蜡机
|
型号
|
打蜡磨头数
|
打蜡盘数量
|
工作宽度(mm)
|
工作厚度(mm)
|
打蜡磨头电机功率(kw)
|
打蜡磨盘电机功率(kw)
|
主传动电机功率(kw)
|
总装功率(kw)
|
输送带速度(m/min)
|
外形尺寸(m)
(L×W×H)
|
重量(T)
|
ZCP800/6
|
6
|
36
|
600~800
|
8.5~20
|
2.2
|
1.5
|
3
|
70.2
|
5~9
|
8.16×1.42×1.98
|
6.0
|
ZCP800/8
|
8
|
48
|
600~800
|
8.5~20
|
2.2
|
1.5
|
3
|
92.6
|
5~9
|
10.26×1.42×1.98
|
8.0
|
ZCP1000/6
|
6
|
36
|
800~1000
|
8.5~20
|
2.2
|
1.5
|
3
|
70.2
|
4~8
|
8.16×1.62×1.98
|
7.0
|
ZCP1000/8
|
8
|
48
|
800~1000
|
8.5~20
|
2.2
|
1.5
|
3
|
92.6
|
4~8
|
10.26×1.62×1.98
|
9.0
|
干式磨边机
1.完全干式磨边机是在磨边机的基础上纵深研究与开发的新一代技术成果,克服了加水会出现干燥不透,造成色差和返水破坏包装的弊端,从而节省了干燥,循环水处理等投
资和占地以及能源浪费,且工作环境干净、无尘,磨削余料后可直接用于坯料配方。
2.筛选参照了国外现金技术 及设计方案、融机、代内、气于一体,自动化程度搞,使用性能稳定。
技术参数 Technical Parameters |
型号
|
工作厚度 ( mm)
|
工作宽度( mm)
|
磨头电机功率( kw)
|
倒角头电机功率( kw)
|
总耗气量
(L/min)
|
主传动电机功率( kw)
|
推砖电机功率( kw)
|
总装功率( kw)
|
输送带速度( m/min)
|
工作气压
|
外形尺寸( m)
( L×W×H )
|
重量( Kgs)
|
ZGM650/32+4
|
0~20
|
250~650
|
3.5
|
1.5
|
100
|
3
|
0.37
|
121
|
7~14
|
0.6~0.8 Mpa
|
5.3×2.55×1.4
|
13,500
|
ZGM650/36+4
|
0~20
|
250~650
|
3.5
|
1.5
|
100
|
3
|
0.37
|
135
|
7~16
|
0.6~0.8 Mpa
|
5.55×2.55×1.4
|
14,500
|
湿式磨边机![](/sysadm/uploadfiles/20150706160758_78565.jpg)
双压梁结构,进口同步带传动,能有效消除瓷质砖中存在的“大小头”、“波浪边”及微量崩边等缺陷。采用 200~250 mm磨边轮和倒角磨削修整,加重型磨边头总成设计,耗电省,磨削效果极佳。
配置对中机构和变频调速推砖机构,定位准确,可均衡两边磨头磨削量并将砖的大小头和对角线误差控制在理想的范围内。
电器采用PLC控制,速度显示,自动化程度高,性能稳定。
技术参数 Technical Parameters |
型号
|
端切磨头数
(set)
|
倒角磨头数(set)
|
工作宽度(mm) |
端切磨头电机功率(kw)
|
倒角头电机功率(kw)
|
主传动电机功率(kw)
|
推砖电机功率(kw)
|
总装功率(kw)
|
输送带速度(m/min)
|
耗水量(l/min)
|
外形尺寸(m)
(L×W×H)
|
重量(Ton)
|
ZM600/28+4
|
28
|
4
|
300~600 |
4
|
1.5
|
3
|
0.55
|
116.07
|
5~23
|
400
|
2.10×2.275×1.39
|
13.0
|
ZM600/32+4 |
32 |
4 |
300~600 |
4 |
1.5 |
3 |
0.55 |
132.07 |
5~23 |
400 |
2.16×2.275×1.39 |
14.0 |
ZM800/28+4 |
28 |
4 |
400~800 |
4 |
1.5 |
3 |
0.55 |
116.07 |
5~23 |
400 |
2.17×2.475×1.39 |
13.5 |
ZM800/32+4 |
32 |
4 |
400~800 |
4 |
1.5 |
3 |
0.55 |
132.07 |
5~23 |
400 |
2.23×2.475×1.39 |
14.5 |
ZM1000/28+4 |
28 |
4 |
600~1000 |
4 |
1.5 |
3 |
0.75 |
100.27 |
5~20 |
400 |
2.22×2.675×1.39 |
14.0 |
ZM1000/32+4 |
32 |
4 |
600~1000 |
4 |
1.5 |
3 |
0.75 |
116.27 |
5~20 |
400 |
2.28×2.675×1.39 |
14.5 |
ZM1200/28+4 |
28 |
4 |
800~1200 |
4 |
1.5 |
3 |
0.75 |
100.27 |
5~20 |
400 |
2.27×2.875×1.39 |
14.5 |
ZM1200/32+4
|
32
|
4
|
800~1200 |
4
|
1.5
|
3
|
0.75
|
116.27
|
5~20
|
400
|
2.33×2.875×1.39
|
15.0
|
600-1000全抛釉机
采用最新研制成功的高效摆动式磨头,具备强劲的切削力,运行轻巧平稳,震动小等特点,达到高效率,低成本,磨削量大,排渣快,能顺利消除磨削痕迹。
★整机结构合理,刚性好,维护简便。
★磨头采用双气缸结构,工作压力可达0.4Mpa。
★采用PLC控制,横梁采用变频调速摆动,滑动平稳,产品表面光泽度均匀可调。
★主传动变频调速,并设有叠砖、缺砖保护,抛光效率高,返抛率低。
技术参数 Technical Parameters |
型号
|
抛光头数量(个)
|
工作宽度(mm)
|
工作厚度( mm) |
输送带速度( m/min)
|
磨头升降电机功率( kw)
|
主传动电机功率( kw)
|
摆动电机功率( kw)
|
总装功率( kw)
|
耗气量( l/min)
|
重量约( Kg)
|
耗水量( l/min)
|
外形尺寸( mm)
( L×W×H )
|
ZP600/16
|
16
|
400~600
|
8~20 |
10~16
|
11
|
4
|
4
|
184
|
260
|
23000
|
420
|
12000×2670×2300
|
ZDP800/16
|
16
|
500~800
|
8~20 |
10~16
|
11
|
4
|
5.5
|
185.5
|
260
|
23800
|
420
|
12000×2870×2300
|
ZDP1000/16
|
16
|
700~1000
|
8~20 |
6~12
|
11
|
4
|
2.2×2
|
184.4
|
260
|
24600
|
420
|
12000×3070×2300
|
ZDP1200/16
|
16
|
900~1200
|
8~20 |
4~8
|
11
|
4
|
2.2×2
|
184.4
|
260
|
25400
|
420
|
12000×3270×2300
|
ZP600/18
|
18
|
400~600
|
8~20 |
10~16
|
11
|
4
|
4
|
206
|
300
|
26000
|
480
|
13200×2670×2300
|
ZDP800/18
|
18
|
500~800
|
8~20 |
10~16
|
11
|
4
|
5.5
|
207.5
|
300
|
26800
|
480
|
13200×2870×2300
|
ZDP1000/18
|
18
|
700~1000
|
8~20 |
6~12
|
11
|
4
|
2.2×2
|
206.5
|
300
|
27600
|
480
|
13200×3070×2300
|
ZDP1200/18
|
18
|
900~1200
|
8~20 |
4~8
|
11
|
4
|
2.2×2
|
206.5
|
300
|
28400
|
480
|
13200×3270×2300
|
ZDP600/20
|
20
|
400~600
|
8~20 |
10~16
|
11
|
7.5
|
3×2
|
234.3
|
325
|
31000
|
525
|
16230×2670×2300
|
ZDP800/20
|
20
|
500~800
|
8~20 |
10~16
|
11
|
7.5
|
4×2
|
234.3
|
325
|
32000
|
525
|
16230×2870×2300
|
ZDP1000/20
|
20
|
700~1000
|
8~20 |
6~12
|
11
|
5.5
|
2.2×2
|
234.3
|
325
|
33000
|
525
|
16230×3070×2300
|
ZDP1200/20
|
20
|
900~1200
|
8~20 |
4~8
|
11
|
5.5
|
2.2×2
|
234.3
|
325
|
34000
|
525
|
16230×3270×2300
|
600-1000陶瓷抛光机
采用最新研制成功的高效摆动式磨头,具备强劲的切削力,运行轻巧平稳,震动小等特点,达到高效率,低成本,磨削量大,排渣快,能顺利消除磨削痕迹。
★整机结构合理,刚性好,维护简便。
★磨头采用双气缸结构,工作压力可达0.4Mpa。
★采用PLC控制,横梁采用变频调速摆动,滑动平稳,产品表面光泽度均匀可调。
★主传动变频调速,并设有叠砖、缺砖保护,抛光效率高,返抛率低。
技术参数 Technical Parameters |
型号
|
抛光头数量(个)
|
工作宽度(mm)
|
工作厚度( mm) |
输送带速度( m/min)
|
磨头升降电机功率( kw)
|
主传动电机功率( kw)
|
摆动电机功率( kw)
|
总装功率( kw)
|
耗气量( l/min)
|
重量约( Kg)
|
耗水量( l/min)
|
外形尺寸( mm)
( L×W×H )
|
ZP600/16
|
16
|
400~600
|
8~20 |
10~16
|
11
|
4
|
4
|
184
|
260
|
23000
|
420
|
12000×2670×2300
|
ZDP800/16
|
16
|
500~800
|
8~20 |
10~16
|
11
|
4
|
5.5
|
185.5
|
260
|
23800
|
420
|
12000×2870×2300
|
ZDP1000/16
|
16
|
700~1000
|
8~20 |
6~12
|
11
|
4
|
2.2×2
|
184.4
|
260
|
24600
|
420
|
12000×3070×2300
|
ZDP1200/16
|
16
|
900~1200
|
8~20 |
4~8
|
11
|
4
|
2.2×2
|
184.4
|
260
|
25400
|
420
|
12000×3270×2300
|
ZP600/18
|
18
|
400~600
|
8~20 |
10~16
|
11
|
4
|
4
|
206
|
300
|
26000
|
480
|
13200×2670×2300
|
ZDP800/18
|
18
|
500~800
|
8~20 |
10~16
|
11
|
4
|
5.5
|
207.5
|
300
|
26800
|
480
|
13200×2870×2300
|
ZDP1000/18
|
18
|
700~1000
|
8~20 |
6~12
|
11
|
4
|
2.2×2
|
206.5
|
300
|
27600
|
480
|
13200×3070×2300
|
ZDP1200/18
|
18
|
900~1200
|
8~20 |
4~8
|
11
|
4
|
2.2×2
|
206.5
|
300
|
28400
|
480
|
13200×3270×2300
|
ZDP600/20
|
20
|
400~600
|
8~20 |
10~16
|
11
|
7.5
|
3×2
|
234.3
|
325
|
31000
|
525
|
16230×2670×2300
|
ZDP800/20
|
20
|
500~800
|
8~20 |
10~16
|
11
|
7.5
|
4×2
|
234.3
|
325
|
32000
|
525
|
16230×2870×2300
|
ZDP1000/20
|
20
|
700~1000
|
8~20 |
6~12
|
11
|
5.5
|
2.2×2
|
234.3
|
325
|
33000
|
525
|
16230×3070×2300
|
ZDP1200/20
|
20
|
900~1200
|
8~20 |
4~8
|
11
|
5.5
|
2.2×2
|
234.3
|
325
|
34000
|
525
|
16230×3270×2300
|
刮平机
摆式刮平粗抛机,采用高速旋转的金刚石滚筒对瓷质砖表面进行刚性铣刮加工,金刚石滚筒在高速旋转同时沿砖表面来回摆动,消除金刚石滚筒在砖表面留下的刀纹,从而达粗抛效果。
大大提高抛光机效率,降低损耗。
技术参数 Technical Parameters |
型号
|
刮平滚刀头数(set)
|
工作厚度(mm)
|
工作宽度(mm)
|
滚刀电机功率(kw)
|
磨头升降电机功率(kw)
|
主传动电机功率(kw)
|
总装功率(kw)
|
输送带速度m/min)
|
耗水量(l/min)
|
外形尺寸(m)
(L×W×H)
|
重量(Kgs)
|
ZG600/4
|
4
|
8.5~20
|
400~600
|
11
|
0.37
|
3
|
48.48
|
10~16
|
160
|
4.9×2.05×1.7
|
8,050
|
ZG600/6
|
6
|
8.5~20
|
400~600
|
11
|
0.37
|
3
|
71.22
|
10~16
|
160
|
6.4×2.05×1.7
|
10,000
|
ZG800/8
|
8
|
8.5~20
|
400~600
|
11
|
0.37
|
4
|
94.96
|
10~16
|
160
|
8.1×2.05×1.7
|
12,000
|
ZG800/6
|
6
|
8.5~20
|
500~800
|
15
|
0.37
|
4
|
96.22
|
10~16
|
160
|
6.5×2.25×1.7
|
12,000
|
ZG800/8
|
8
|
8.5~20
|
500~800
|
15
|
0.37
|
4
|
126.96
|
10~16
|
160
|
8.3×2.05×1.7
|
15,000
|
ZG1000/6
|
6
|
8.5~20
|
600~1000
|
18.5
|
0.37×2
|
4
|
119.44
|
6~12
|
160
|
7.7×2.45×1.7
|
15,500
|
ZG1000/8
|
8
|
8.5~20
|
600~1000
|
18.5
|
0.37×2
|
4
|
157.92
|
6~12
|
200
|
9.2×2.45×1.7
|
18,060
|
ZG1200/6
|
6
|
8.5~20
|
900~1200
|
22
|
0.37×2
|
4
|
140.44
|
4~10
|
200
|
8.2×2.65×1.7
|
18,200
|
ZG1200/8
|
8
|
8.5~20
|
900~1200
|
22
|
0.37×2
|
4
|
185.92
|
4~10
|
200
|
9.7×2.65×1.7
|
21,000
|
四头刮平机
摆式刮平粗抛机,采用高速旋转的金刚石滚筒对瓷质砖表面进行刚性铣刮加工,金刚石滚筒在高速旋转同时沿砖表面来回摆动,消除金刚石滚筒在砖表面留下的刀纹,从而达粗抛效果。
大大提高抛光机效率,降低损耗。
技术参数 Technical Parameters |
型号
|
刮平滚刀头数(set)
|
工作厚度(mm)
|
工作宽度(mm)
|
滚刀电机功率(kw)
|
磨头升降电机功率(kw)
|
主传动电机功率(kw)
|
总装功率(kw)
|
输送带速度m/min)
|
耗水量(l/min)
|
外形尺寸(m)
(L×W×H)
|
重量(Kgs)
|
ZG600/4
|
4
|
8.5~20
|
400~600
|
11
|
0.37
|
3
|
48.48
|
10~16
|
160
|
4.9×2.05×1.7
|
8,050
|
ZG600/6
|
6
|
8.5~20
|
400~600
|
11
|
0.37
|
3
|
71.22
|
10~16
|
160
|
6.4×2.05×1.7
|
10,000
|
ZG800/8
|
8
|
8.5~20
|
400~600
|
11
|
0.37
|
4
|
94.96
|
10~16
|
160
|
8.1×2.05×1.7
|
12,000
|
ZG800/6
|
6
|
8.5~20
|
500~800
|
15
|
0.37
|
4
|
96.22
|
10~16
|
160
|
6.5×2.25×1.7
|
12,000
|
ZG800/8
|
8
|
8.5~20
|
500~800
|
15
|
0.37
|
4
|
126.96
|
10~16
|
160
|
8.3×2.05×1.7
|
15,000
|
ZG1000/6
|
6
|
8.5~20
|
600~1000
|
18.5
|
0.37×2
|
4
|
119.44
|
6~12
|
160
|
7.7×2.45×1.7
|
15,500
|
ZG1000/8
|
8
|
8.5~20
|
600~1000
|
18.5
|
0.37×2
|
4
|
157.92
|
6~12
|
200
|
9.2×2.45×1.7
|
18,060
|
ZG1200/6
|
6
|
8.5~20
|
900~1200
|
22
|
0.37×2
|
4
|
140.44
|
4~10
|
200
|
8.2×2.65×1.7
|
18,200
|
ZG1200/8
|
8
|
8.5~20
|
900~1200
|
22
|
0.37×2
|
4
|
185.92
|
4~10
|
200
|
9.7×2.65×1.7
|
21,000
|
